景丰 S-1 数字网络音频播放器及外置解码器测评报告[一] 硬件与功能篇

[url=]Soomal[/url]于 2016.03.14 03:29:49 | 源自:www.soomal.com | 版权:原创
平均/总评分:10.00/110




[url=]景丰 S-1 数字网络音频播放器及外置解码器[/url]


景丰S-1从外观来看很像一台传统的台式解码器,不过当你稍微了解一下它的介绍,会发现这是一款功能上非常强大的数字音频播放器。它支持传统S/Pdif同轴与光纤输入,支持USB与电脑连接,具有WiFi接入网络功能、USB存储播放、网络UPnP流内容播放,AirPlay、DLNA无线播放,支持手机app遥控等等,功能非常强大。S-1的售价为3000元人民币,Soomal将测评分为两个部分,这篇测评主要介绍S-1的硬件架构与相关功能。之后还会有一篇音质相关测评。
外观结构
从外观来看,景丰S-1使用铝制机箱,做工和设计方面没有太多亮点,作为小众中的小众产品,有限的销量和售价无法让它们拥有华丽的外观,但扎实的纯铝外壳还是要比某些铁皮壳子的同类产品看上去更赏心悦目一些。


[url=]景丰 S-1 数字网络音频播放器及外置解码器[/url]


景丰S-1如此功能全面的产品更是如此。从背面来看,SMA接口的无线网卡天线接口引人注目,这说明了它具有联网的功能,而且还具有网络播放、网络控制等功能。


[url=]景丰 S-1 数字网络音频播放器及外置解码器-USB解码器与USB存储接口[/url]


USB接口的设计也比较特别,三个USB-A型接口,两个一组的接口是用于连接外接存储设备。它们可以支持移动硬盘、闪盘和CD-ROM光驱。即它可以播放外接存储设备内的音乐文件,也可以播放CD光盘。独立的一个USB-A接口是用来和电脑、手机等相连的。这个接口的规格设计比较诡异,两头都是长方形USB-A接口的连接线极为少见,而在送测时景丰也没有提供这条连接线,为了找一条这样的连接线,我们也花了一点时间。而诡异之处在于,这个接口使用Lightning连接线连接iOS设备,并无法工作……


[url=]景丰 S-1 数字网络音频播放器及外置解码器-模拟输出与数字输入接口[/url]










核心硬件架构


[url=]景丰 S-1 数字网络音频播放器及外置解码器-拆解[/url]


从拆解和官方提供的内部架构示意图,我们来看看景丰S-1的整体设计,这套硬件配置也是景丰数字播放器全线产品的核心设计的体现。
XMOS USB模块:打开机器可以看到景丰S-1 PCB采用多模块化的设计,将USB模块、主控模块和模拟输出模块以及电源模块区分开来。最上方与外部USB接口相连的是USB Audio的USB模块,该模块使用了常见的XMOS X-Core Audio方案。他可以支持最高24bit/384kHz和DSD128的数据传输[官方标称可以支持DSD512?不解]。这个模块提供了景丰S-1作为一款USB DAC工作时的必要接口配置。


[url=]景丰 S-1 数字网络音频播放器及外置解码器-XMOS USB芯片[/url]


播放器模块:在下方的几块屏蔽罩下是景丰S-1核心部件。离外壳网络接口最近的屏蔽罩内是S-1的无线网络模块。而靠里一些比较大的两块。打开屏蔽罩,可以看到其中一组是君正JZ4775 IMPS芯片和内存颗粒,景丰S-1具有数字音频播放器的功能。它支持USB外接存储内容的解码,支持音乐CD光盘的播放,支持Airplay解码,这些文件管理和解码的工作由君正JZ4775模块来解决。


[url=]景丰 S-1 数字网络音频播放器及外置解码器-君正JZ4775 MIPS主控[播放器功能使用]与内存[/url]


FPGA核心模块:在JZ4775模块旁边的另一个屏蔽罩下,是Altera公司Cyclone IV系列 EP4CE FPGA芯片。这颗FPGA芯片和大多数音频设备中使用FPGA芯片一样做类似的各个不同通道输入的数字信号的时钟管理和PPL锁相环工作。它需要负责的通道包括来自于XMOS模块的USB DAC模式下的信号,S/Pdif输入的信号,JZ4775模块负责的播放器模式、无线/有线网络串流下的信号。


[url=]景丰 S-1 数字网络音频播放器及外置解码器-Altera公司Cyclone IV系列 EP4CE FPGA芯片[/url]


根据官方资料,景丰S-1提供了三个晶振模块分别对应44.1kHz、48kHz倍频以及DSD时钟。景丰S-1还设计了18段的EQ调节[需要配合手机app调整],这同样由FPGA中构成的DSP单元来完成。景丰S-1提供了锁相环环路带宽的设置选项,以及相位偏移的调整选项。对于外接输入的数字信号,具有“去加重过滤器”[De-Emphasis]的功能。这些应该都通过这个FPGA单元来实现。在下文的软件部分,我们在进一步说明。
DAC与模拟输出:景丰S-1使用了一颗ESS公司的ES9018S DAC芯片,而S-1 Pro则是双9018的配置。ES9018的参数指标不用再做强调,但要把ES9018的声音做好听,从成品来看要比BB的PCM系列麻烦不少。和FPGA上提供丰富的控制选项一样,S-1也提供了ES9018的几组可控选项。其中有PCM解码时的FIR数字滤波器的快速和慢速滚降调节,以及DSD解码时的IIR滤波截止频率的设置[70kHz/60kHz/50kHz]。这些选项在一般的ES9018中全部出现是非常少见的,配合FPGA部分的参数,看上去似乎S-1的可玩性非常强。不过,FIR滤波器只有两组默认选项显然不是ES9018S的最高可玩境界。而在模拟输出部分,景丰S-1使用了LM4562运放做LPF,最后由OPA2134运放做电压放大输出,耳放部分似乎也使用OPA2134放大输出。


[url=]景丰 S-1 数字网络音频播放器及外置解码器-LM4562运放LPF+OPA2134电压放大输出[/url]


其他部分:在S/Pdif数字输入部分,S-1使用了AKM公司的AK4118数字接收芯片,这颗芯片理论上可以支持24bit/192kHz的PCM信号输入。而在USB存储部分,使用专门的USB控制芯片配合JZ4775主控,实现对存储设备的文件读取管理。S-1提供了有线和无线网络模块,模块芯片为瑞昱Realtek RTL8188网络模块。


[url=]景丰 S-1 数字网络音频播放器及外置解码器-GL850G USB 2.0 Hub控制器[/url]



[url=]景丰 S-1 数字网络音频播放器及外置解码器-Realtek瑞昱RTL8188网络模块[/url]


硬件配置小结:景丰S-1集成了常见的数字音频播放器与USB外置解码器的功能,并且支持网络播放功能。它使用JZ4775 IMPS模块实现USB存储音频文件解码和来自网络数据解码的功能;它使用XMOS的模块,提供了常见USB DAC功能,支持PC、Mac等设备USB连接解码功能;它提供了传统的光纤和同轴S/Pdif信号输入功能,由AKM的AK4118芯片完成。而这些解码的控制和管理,由Altera公司Cyclone IV系列 EP4CE FPGA芯片负责。DAC解码在S-1上为单颗的ES9018S芯片。S-1提供了一组RCA非平衡模拟输出和一个耳机输出。


[url=]相关资料[/url][url=]收藏此图[/url][url=]相关图片[/url]
[url=]景丰 S-1 数字网络音频播放器及外置解码器-核心硬件架构图[官方图][/url]





功能与体验
景丰S-1的功能丰富由不同硬件模块分工完成,但对于人机交互来说还需要软件的配合。S-1的遥控器和那么一块小小的屏幕显然无法胜任如此丰富的功能,景丰为全系列数字播放器设计了一款名叫《StreamServer》的控制端app,目前只有Android版本,可以在景丰官方网站下载。下面,我们从这款设备的初次使用上手,和App的设置来谈一下S-1的使用体验。
初次联网:不得不说,景丰S-1也许受限于本机屏幕太小,所以初次上手是一定要详细阅读说明书的,此时千万不要心急,从我们经验来看,整个过程虽然需要花费不少的时间,但一旦将S-1接入网络,配合app操作就非常容易上手了。


S-1的初次联网有多种方法可以实现。首先,它提供了有线网络接口,连接上有线网络后,可以直接用手机端app将S-1接入到无线网络。第二,启用路由器上的WPS功能,按下WPS后,只用按遥控器上的OK键,就可以完成局域网络的加入。第三,如果路由器没有WPS,也没有有线网络!景丰开发了一款Windows下的小软件,按照使用说明,用该软件生成一个带有局域网内路由器ID和密码的配置文件放入U盘,插入S-1的后面USB接口,S-1也可以顺利连入网络。第四,另外,S-1的无线网络还支持热点模式,手机可以直接连接S-1,不用加入当前局域网。在S-1有线的条件下,这套方案的设计还算是非常人性化的。
当S-1接入到局域网络后,它实现了一下几个功能。第一,S-1的固件可以OTA升级,这两个月我们收到了两次S-1的自动OTA固件升级,对于音频解码器来说能达到这种”智能“水平第一次见到。第二,S-1是一台UPnP的DLNA流服务器也是一台DLNA渲染服务器Rendering Server。即它在外接存储设备后,可以把支持的音频文件在局域网中共享,同时它也可以播放来自局域网内各种DLNA服务器上的音频文件。例如Foobar2000、手机内置DLNA源等等。第三,之前提到的锁相环、数字滤波器、EQ调节等功能,都需要通过网络和手机app来控制。同时,手机app也可以完全取代遥控器来控制S-1的各项功能。
总体来说,路由器的WPS功能虽然我们并不常用,但应该已经成为标配,连接S-1是非常方便的事情。而由于配合Android手机有强大的app遥控,接下来的操作基本可以告别说明书了。




USB存储播放:景丰S-1后方有两个比较靠近的USB接口,这两个接口专门为外接存储设备设计。对于外接存储内容的播放其实还要分为两种。
第一,连接光驱播放CD,这与播放其他硬盘或闪盘内容是不同的工作模式。解码器在首页状态下,连接光驱[要连接上方的USB接口]放入光盘,只要按遥控器的ok键,就可以进入CD播放模式。由于CD通过USB进行数据传输,也就是说CD是通过抓音轨的方式进行播放,而不是直接从CDROM抽取S/Pdif信号。
S-1不支持CD-TEXT信息读取[因为是抓音轨的方式传输]虽然具有网络功能,似乎也不能支持CDDB在线曲目资料的搭配[要求有点太高了?],屏幕上看到的支持Track01等字样。不过播放过程中遥控可以做选曲等操作,体验顺畅,容易上手。




第二,硬盘、闪盘等USB外接设备解码。同样,应该是受到S-1屏幕的限制,控制外接存储设备内文件的播放甚至文件部分管理功能要由app配合完成。将放有音频文件的外接存储设备与S-1连接,在Android上使用景丰官方app打开,如图所示可以看到Streamserver xxxxx编号的设备,以及局域网内各种DLNA服务器设备,此时这款app相当于是一个DLNA服务器的浏览器,可以看到相关资源。而S-1上连接的外接存储内容也以这样DLNA服务器的形式被展现。
选择想要播放的曲目,点击后,app会让你选择使用哪台设备播放,即哪台Rendering Server播放。同样选择Streamserver xxxx即可。S-1既是一台内容提供的流服务器,也是一台解码输出的服务器。S-1本地存储内容被以DLNA的形式放在局域网内,便于手机app端的控制和管理。
需要说明的是,对于CUE文件的管理,同样由手机app部分直接完成,而这与S-1本身没有关系。




网络播放:内置存储播放从控制形式来说与网络播放没有关系,只是数据传输仍然是S-1内部完成。而在网络播放方面,也分为两种。第一,DLNA下数据的播放。如同,上文看到外接存储器播放一样,在手机app上可以看到局域网内各种Streamserver提供内容源,现在Android手机的音乐播放器几乎都默认支持DLNA服务器功能,例如我们使用的三星、一加等等,而iPhone反而在这方面是很弱的弱项。
选择要播放的内容源,比如我们使用的一加手机,这个内容源同样可以有24bit/192kHz的PCM,也可以有DSD文件。此时的工作流程是,我们通过App控制将手机中的数据流传输给S-1让它进行播放。这样的工作模式,并不是Airplay,严格的说也不是Android手机中常用的串流模式。这个功能的实现,在iOS上可以使用《8Player》来完成,但稳定性不敢恭维。Android的体验占上风,而优势还不仅这一点,下面还会提到。
当然,除了以上标准的DLNA下播放外。它也支持iOS的Airplay,这没有什么特别之处,但我个人怀疑《8Player Lite》下的播放也是通过Airplay来完成,由于Airplay支持格式非常有限[USB存储部分不存在类似问题],所以不能像景丰的app那样可以支持DSD的播放。另外,S-1还可以支持腾讯QQ音乐的Qplay无线串流播放。



网络功能控制:前文已经谈到,景丰为旗下的数字播放器开放了很多DAC、FPGA设置的选项,这个必须要使用Android下景丰的app来完成。而且从我们使用感觉来看,似乎必须要在DLNA模式下才可以实现,因为在CD播放、USB DAC模式下,app是无法与解码器取得连接的。

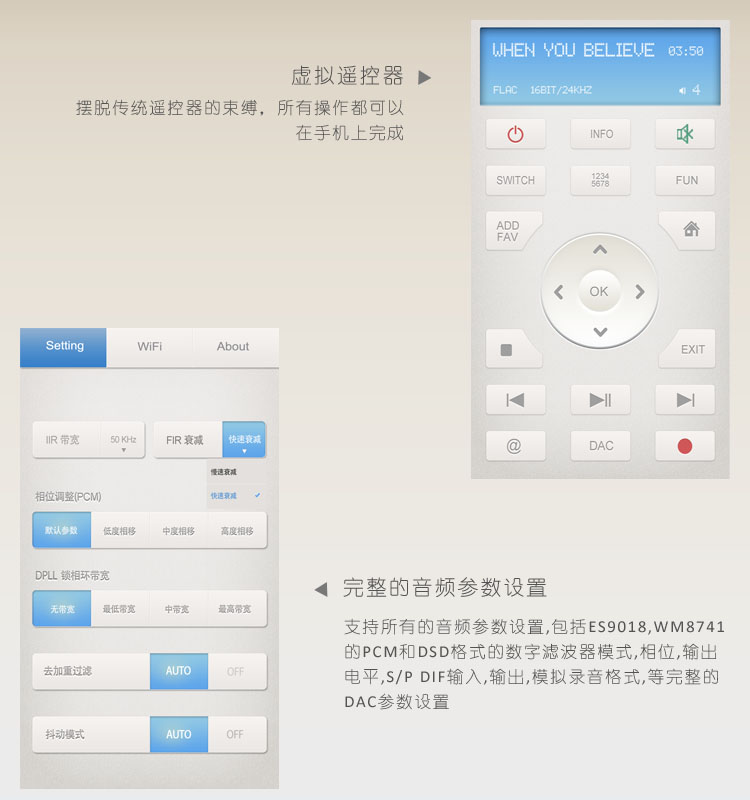

如图所示,18段EQ的调节,在手机上直观、方便,但是开关EQ时有轻微爆音。FIR、IIR滤波器的选项也可以方便的选择。相位偏移、锁相环带宽选择也很简单。对于景丰更高端的设备来说,有非常多组输入和输出,也可以在这个app上进行每个接口的功能管理。这套控制系统在现有的各种级别解码器中,都很少见,而配合手机app控制更是罕见。景丰app整体的操控体验是非常不错的。
